FC-S5000 动态扭矩传感器 - FC-S5000 动态扭矩传感器

Model FC-S5000量程配置

型号 Model FC-S5000		额定量程	最大可测量程	转速[rpm] Rd/Sq
shaft	单位	正反扭矩		转速[rpm] Rd/Sq
1	Nm	10000	10000	2500
2	Nm	15000	15000	2500
3	Nm	>15000	On request	On request

Technical Characteristics of the Sensor 技术参数

No.	型号			FC-S5000
	精度等级			0.3
		单位		参数
1	线性误差（含滞后）	%FS		＜±0.3
2	旋转信号均匀性	%FS		＜±0.3
3	重复性	%FS		＜±0.1
	输出信号	单位		参数
4	频率范围 -3dB衰减点 Bessel参数	Hz		2500
5	标准模拟电压信号	V	mA	0...10	4…20
6	零点输出信号	V	mA	5	12
7	正向扭矩输出信号	V	mA	9	19
8	反向扭矩输出信号	V	mA	1	5
9	校准参数	mV/Nm	mA/Nm	4V@满量程	8mA@满量程
10	输出阻抗	Ω		50
11	角度/速度	PPR/CPR		可选角度/速度模块
	温度影响	单位		参数
12	零点的温度漂移	%/10K		＜0.5
13	输出信号的温度漂移	%/10K		＜0.5
	供电电源	单位		参数
14	激励电压	VDC		9--28
15	供电电流	mA		40
16	初始峰值	mA		＜100
17	最大激励电压	VDC		30
	常规参数	单位		参数
18	EN标准的防护等级	IP		50/65连接状态
19	参考温度	℃		+15--+35
20	工作温度范围	℃		-40-- +85
21	临时峰值温度12h	℃		-40-- +85
22	存贮温度范围	℃		-40-- +85
23	电缆	m		包含5m带快插头电缆
24	重量	kg		≈21

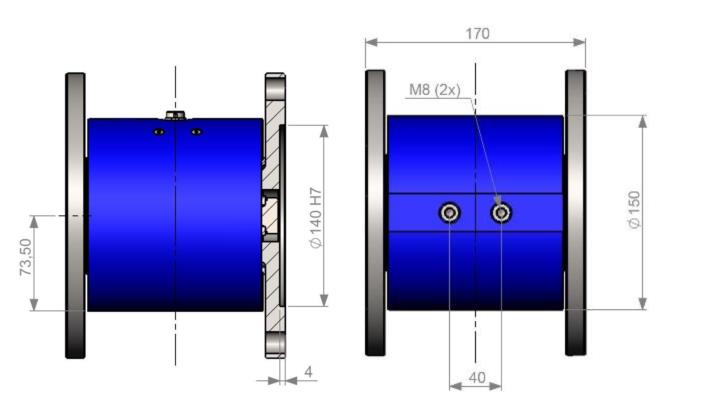

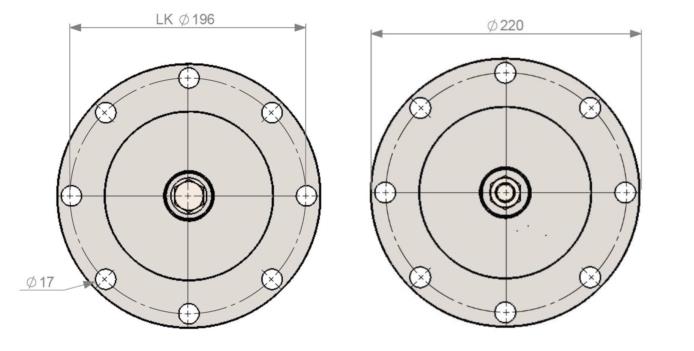

Dimensions 外形尺寸

Height :170 总高度 :170mm
Flange Diameter 220mm 法兰直径:220mm
Mounting hole diameter :17mm 安装孔尺寸:17mm
Mounting hole center distance : 196mm 安装孔中心距直径: 196mm
安装建议：只能使用强度等级为12.9的M16螺钉，紧固扭矩为362 Nm
