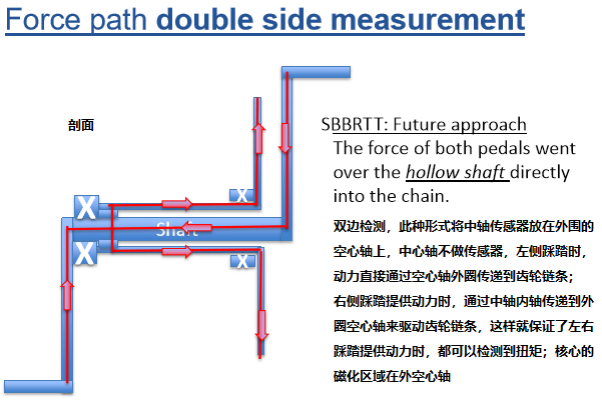

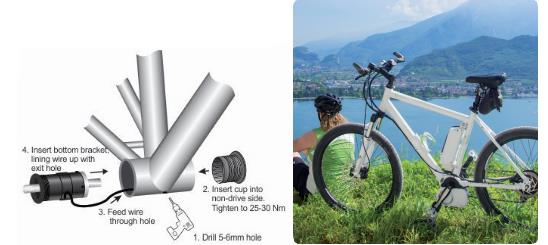

中轴扭矩传感器主要用于自行车底部中轴的扭矩和角度测量;应用于 e-bike自行车扭矩控制检测单元,由该传感器来监测骑行过程中踩踏动作对底部中轴施加的扭矩,以及中轴的转速,此信号反馈给动力控制系统,由后端控制器进行信号处理,从而根据相应运动模式算法进行助力输出;
接线颜色 | 定义 | 参数 | 备注说明 |
白色 | 电源 | 7....16Vdc | |
黑色 | GND | 0V | 公共端 |
蓝色 | 余弦输出 | 零点2.5V/峰值4.5V | 16PPR |
棕色 | 正弦输出 | 零点2.5V/峰值4.5V | 16PPR |
灰色 | 扭矩输出 | 零点2.5V=0Nm | 10mV/Nm |
